Disipadores de Ferratas Nueva Generación EN 958:2017 – Seguridad Máxima

Una nueva norma de ensayo de disipadores de vía ferrata abre la puerta a una nueva generación de disipadores más seguros.

La norma EN 958:2017 sustituye EN 958:2011/2006

💡 Resumen

Esta nueva normativa pretende cubrir los lagunas que dejan las normativas anteriores. Y a partir de ahora los nuevos diseños de disipadores deben cumplir con esta norma.

En el artículo 6 cosas sobre disipadores de ferrata que puede que no sepas ya explicamos las limitaciones que tienen los disipadores de ferrata actuales. Pero, ¿qué es lo que ha cambiado exactamente?

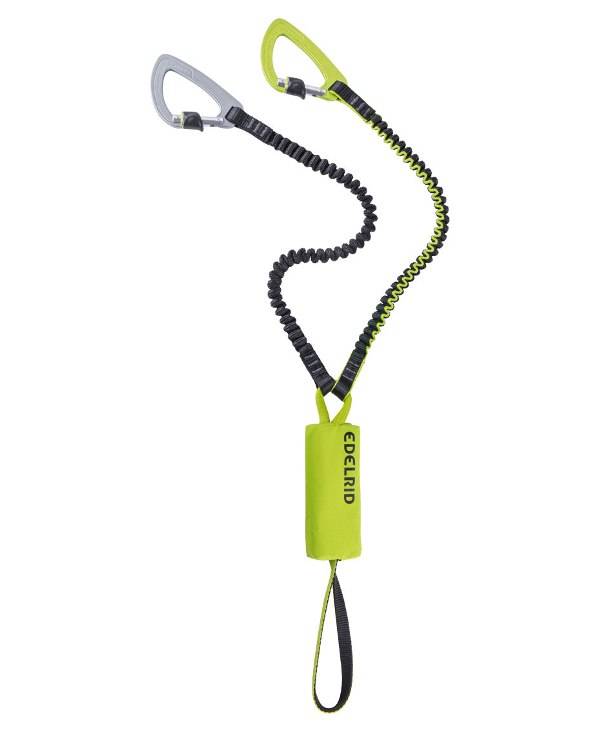

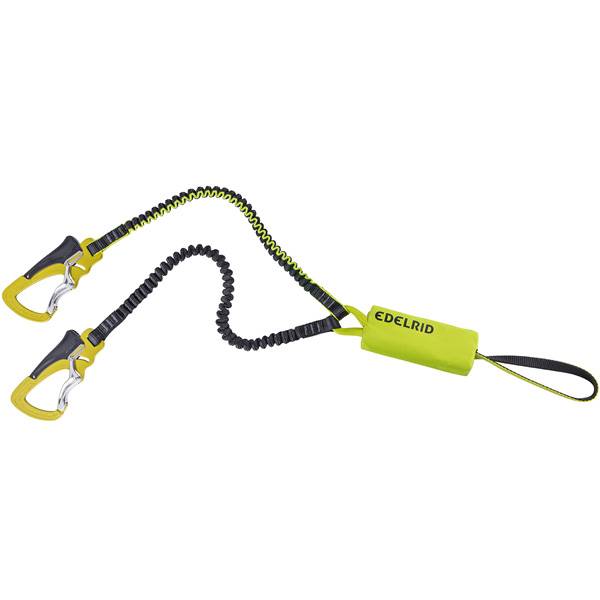

Disipador Vía Ferrata Edelrid Kit Cable Ultralite 5.0 EN 958:2017

Aquí cuando hablamos de fuerza o resistencia usaremos la unidad kN = kiloNewtons, para simplificar equivalen al peso de 100 kg. Por ejemplo, 6 kN de fuerza equivale a un peso de 600 kg, es un valor que nuestro cuerpo puede soportar sin sufrir heridas significativas.

UIAA es la Federación Internacional de Escalada y Alpinismo que hace normas de certificación para material de escalada y alpinismo. Normalmente son modificaciones sobre las normas existentes.

Se ha observado que en el ensayo con un peso de metal de 80 kg no se comporta igual que con un maniquí con el mismo peso.

Además cuando el peso es de 40 kg el disipador no llega a activarse y cuando es un peso de 120 kg no disipa suficiente energía. Por lo que se ha introducido nuevos tests y modificado las actuales para hacerlo más exigentes. Ya salen en este mismo verano de 2017 los nuevos disipadores más preparados para estos casos.


Rango de Pesos (más amplio mejor)

Antes se diseñaba el disipador de ferrata para un peso de 80 kg (con un rango de 50 a 100 kg) pero con la nueva normativa se amplia el rango para ferratero de 40 a 120 kg. No sólo sirve para mujeres y niños, también sirve para cuando un ferratero puede llevar mochila con peso extra.



Fuerza de Impacto (más pequeño mejor)

En el nuevo estándar EN 958:2017, la fuerza de impacto máxima  que recibe el ferratero en una caída de 5 m es significativamente menor. A menor fuerza, menos impacto recibimos en el cuerpo.

Para un ferratero de 40 kg el límite aceptable está en 3.5 kN. Para un peso de 120 kg el límite está en 6 kN.

Cuando antes únicamente se ensayaba para el peso de 80 kg con el límite en 6 kN.

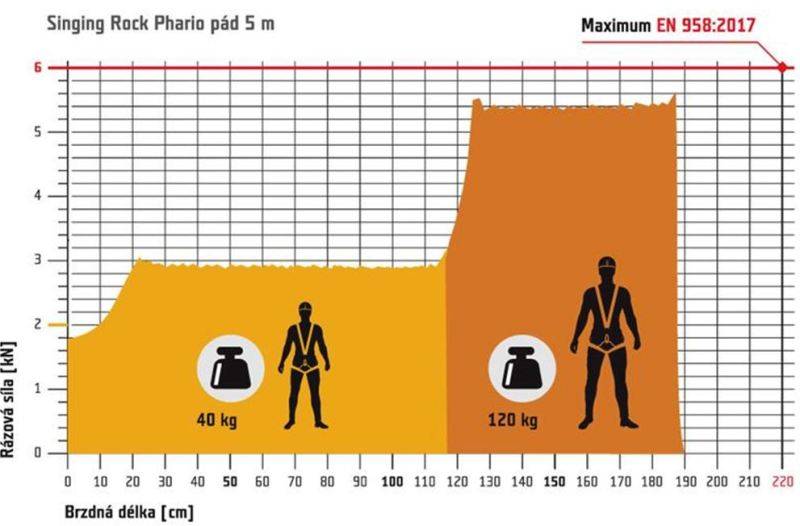

Diagrama de Fuerza de impacto vs extensión del disipador de ferrata Singing Rock Phario EN 958:2017

Diagrama de Fuerza de impacto vs extensión del disipador de ferrata Singing Rock Phario. Fuente: www.singingrock.cz



Extensión en Caída

Ahora, la longitud de deslizamiento máximo en caso de caída pasa de 120 cm a 220 cm para permitir una mejor absorción de energía. Lo cual es la únicamente la forma de disipar una caída de 5 metros para un peso de 120 kg.

Hay que tenerlo en cuenta porque en caso de caída fuerte podemos quedar más por debajo.



En Mojado

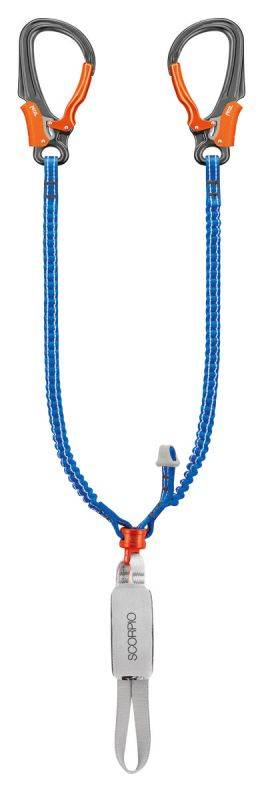

Disipador Vía Ferrata Petzl Scorpio Eashook 2018 EN 958:2017

Como en condiciones mojado puede variar la resistencia del disipador, se ha introducido este nuevo test en mojado. Para comprobar que el disipador de ferrata no supera la máxima fuerza de impacto de 3,5 kN y 6 kN en condiciones de mojado. Además de cumplir con la resistencia de los brazos de 12 y 15 kN.



Test de Ciclos (más ciclos y resistencia mejor)

Para asegurar que las brazos elásticos tenga suficiente resistencia después de muchas horas de uso.

Se realiza un nuevo test llamado test de ciclos para probar la resistencia a la fatiga de los brazos para aguantar 12 kN después de 50.000 ciclos de carga con 5 kg.



Resistencia de Brazos (más resistencia mejor)

Brazos elásticos deben tener una resistencia mínima de 12 kN y los disipadores con brazos no elásticos de 15 kN. Ambos casos probando con un peso de 120 kg.

Antes era 9 kN para 80 kg.



Fuerza para empezar a deslizar

Además la fuerza de respuesta del nuevo set deber ser 1,3 kN cuando en la norma antigua está en 1,2 kN.

Lo que significa que en estático el disipador no empieza a disipar hasta que se le cargue con un peso más de 130 kg en lugar de 120 kg.



Contras

Los nuevos disipadores que cumplen con la norma EN 958:2017 son algo más voluminosos, con más peso y algo más caros.

  • El volumen aumenta porque necesita más distancia de deslizamiento por lo que hay más cinta de descosido.
  • Aunque la longitud de cinta de descosido es más larga no implica siempre un aumento de peso, La Petzl Scorpio Vertigo por ejemplo han bajado de 500 g a 380 g.
  • Como pasa siempre con las novedades, son algo más caras al principio comparadas con las versiones anteriores.

Resumen

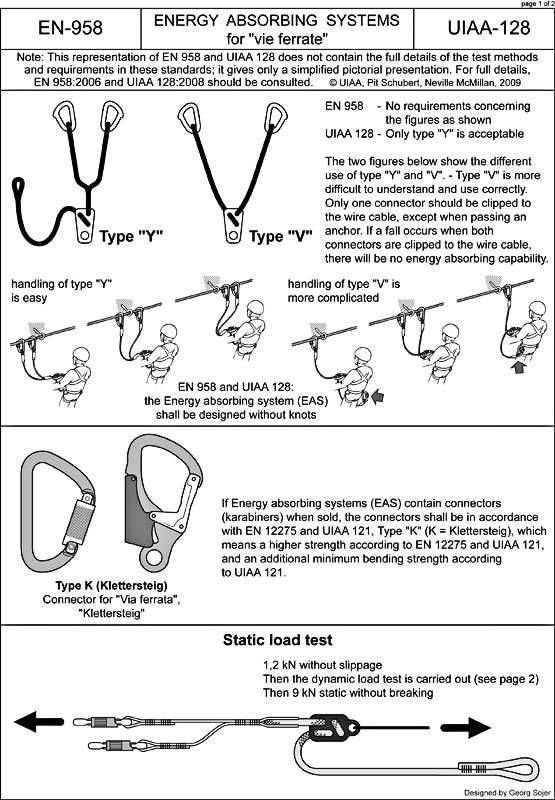

Norma UIAA 128 Disipador de Ferrataas basado en EN958:2006 - 1

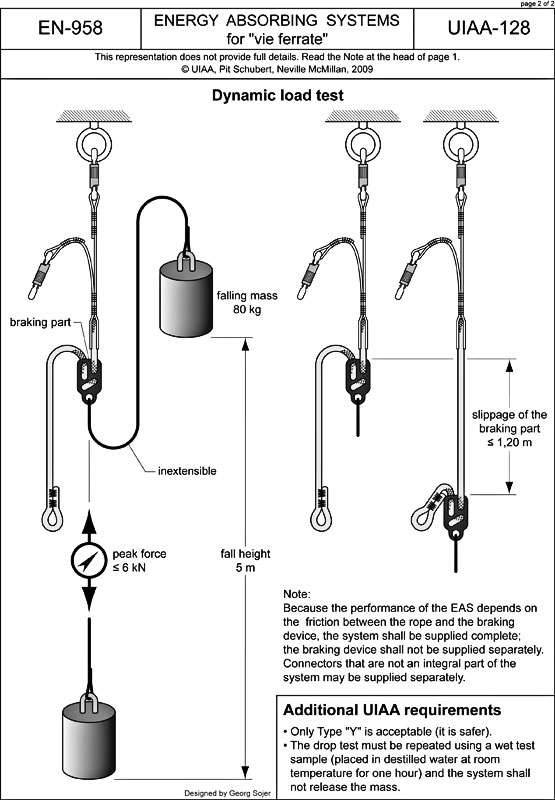

Norma UIAA 128 Disipador de Ferrataas basado en EN958:2006 - 2

La normal antigua EN 958:2006 que está basado UIAA 128:2008/2009. Fuente: uiaa.org

La norma de UIAA 128 se actualizó en el marzo de 2013 como UIAA 128:2013. Después de investigar un accidente y de realizar dos retiradas masivas de muchos modelos de disipadores.

EN 958:2006
UIAA 128:2008 (EN 958:2006)
UIAA 128:2013 (EN 958:2010)
EN 958:2017
Peso Ferratero 80 kg (50-100 kg) 80 kg (50-100 kg) 80 kg (50-100 kg) 40-120 kg
Fuerza Impacto máx 6 kN (80 kg) 6 kN (80 kg) 6 kN (80 kg) 3,5 kN (40 kg)

6 kN (120 kg)

Extensión en Caída máx 120 cm 120 cm 120 cm 220 cm
Test de ciclos No No 50.000 ciclos de carga/descarga de 5 kg
Test en Mojado No
Resistencia de brazos 9 kN (80 kg) 9 kN (80 kg) 9 kN (80 kg) 12 kN elásticos (120 kg)

15 kN no elásticos (120 kg)

Fuerza Deslizado 1,2 kN 1,2 kN 1,2 kN 1,3 kN
Tipo brazo  V y Y Y Y Y
Método de Disipación Fricción y Descosido Fricción y Descosido Descosido Descosido

Tabla comparativa de Norma de Disipador de Ferrata antigua y nueva



Vemos también que con esta norma desaparecen los disipadores de fricción con placa, así como ya desaparecieron los modelos de tipo V. Ahora todo son de disipación por descosido del tipo Y.


¿Tenemos que tirar los disipadores de normas anteriores?

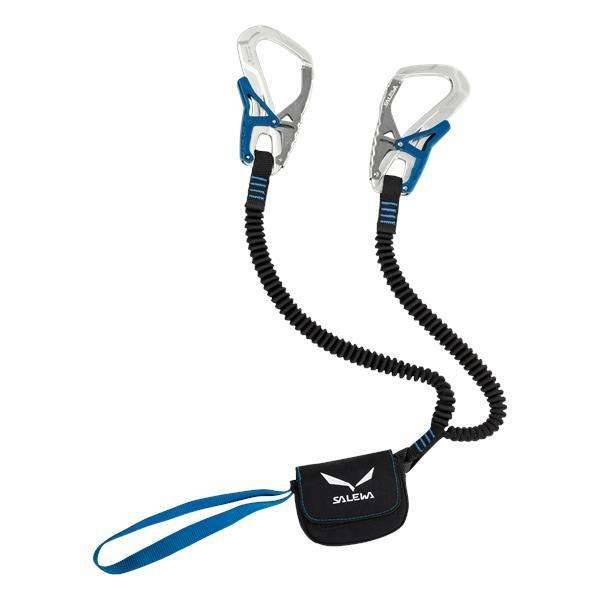

Disipador Vía Ferrata Salewa Ergo Core EN 958:2017NO. Los disipadores de ferrata del antiguo estándar EN 958:2006/2011  se pueden utilizar igualmente para rango de pesos especificados por el fabricante, normalmente entre 50-100 kg. Idealmente para peso de 80 kg. Son igualmente seguros si se utiliza dentro de este rango.

Si superamos este rango, ya sea niños o gente de más peso se debe asegurar siempre con cuerda como os explicamos en 6 cosas sobre disipadores de ferrata que puede que no sepas.



Esta nueva generación de disipadores de vía ferrata son recomendables para gente de mayor peso.

O cuando quieres comprar por primera vez o renovar tu kit de vía ferrata y quieres ese plus de seguridad.

Pero también puedes aprovechar para comprar los modelos anteriores ya que están rebajados.


Disipadores de Vía Ferrata EN 958:2017

Aún no hay muchos modelos  en el mercado pero a fecha de hoy ya se pueden comprar los siguientes:

RELATED ARTICLES

7 COMENTARIOS

  1. Buenas noches. Estaba mirando comprarme un disipador y he visto el modelo ferratum pro de la marca Fixe. Por características y precio me parece interesante. Pero no lo veo en su lista del 2017. Qué me pueden decir de él? Un saludo. Gracias

    • Hola Francisco,

      No está en la lista porque no cumpliría con este nuevo estándar. Tuve en mis manos el modelo Ferratum y tienen el problema de que las cintas son demasiada largas, más que los brazos.
      Pues por este precio tienes modelos mejores. Además no recomendaría usar el gancho de la fifi como baga de descanso.
      Si me tuviera que comprar un disipador con este rango de precios posiblemente iría a Petzl Scorpio Vertigo 2017 o Edelrid Cable Kit Ultralite 5.0.

      Salud y Montaña!

      Roc

  2. Hola,
    Quería daros la enhorabuena por la web, muy útil y completa. Ha sido todo un descubrimiento!

    Voy a hacer mis primeras ferratas y estoy buscando disipador. Había pensado inicialmente en hacerme uno casero con placa Kong pero veo que no aguantan los factores de caída de las ferratas y son de fricción, así que habrá que tirar de MisterKard 🙂
    El asunto del peso me ha dejado con algunas dudas: con mi peso (menos de 50 kgs), no me queda otra que optar por los modelos homologados a la nueva norma, pero me ha parecido entender que aunque el rango mínimo son 40 kg el peso ideal para el que están diseñados es de 80kg.
    ¿Qué opciones me recomendáis?

    Gracias!
    Nadia

    • Hola Nadia!

      ¡Muchas gracias por escribirnos! Nos da muchos ánimos para seguir.

      La norma antigua se realiza el ensayo únicamente con un peso de 80 kg. Los fabricantes diseñan los disipadores para que sean seguros de 50 a 100 kg. Significa que hay una norma básica que se tiene que cumplir pero normalmente los fabricantes las superan holgadamente para tener más margen de seguridad.

      Con la norma nueva se ensayan con un peso de 40 kg y otro peso de 120 kg. Que es más restrictivo que la anterior. Significa que funcionará bien entre este rango de pesos. En tu caso es muy recomendable comprar los disipadores de la nueva norma.

      Saludos,
      Roc

  3. ¡Hola! Gracias por el excelente artículo, resulta muy provechoso 🙂
    Yo también estoy buscando mi primer disipador y como peso 50 kg, estoy preocupada y entiendo que no me conviene comprar un modelo antiguo optimizado para 80 kg. Pero me consta que hay modelos anteriores a esta norma que son regulables por peso, como el Edelrid Cable Vario, que está descatalogado en la web del fabricante pero aún se encuentra en algunas tiendas. ¿No será aún más seguro este modelo para mí, ajustándolo exactamente a mi peso, que el de la nueva norma, ensayado para 10 kg menos de mi peso?

    Gracias.

    • Hola Carmen,

      Si tu peso es de 50 kg no hay problema, está dentro del rango de 40-120 kg. Si vas a comprar el primer disipador es mejor los de la nueva generación que ya ofrece mucha seguridad. No veo que Edelrid Cable Vario pueda añadir un extra de seguridad por eso, además el precio es muy alto. De la lista nuestro favorito es Petzl Scorpio Vertigo 2017 que lo tienes en ebay por 84 €.

      un saludo,
      Roc

      • De acuerdo, muchas gracias por la rápida respuesta, aunque creo que me espero a enero que sacan el modelo con mosquetones Eashook 😉
        Saludos
